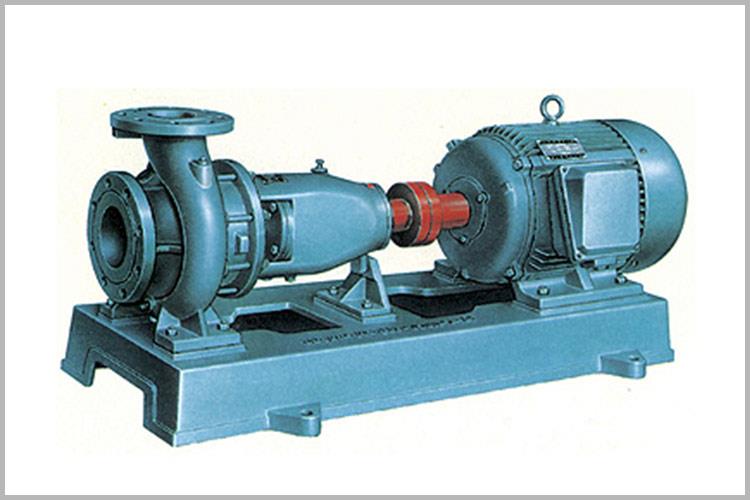

IS、ISR型單級單吸離心泵
IS、ISR型單級單吸離心泵根據ISO2858標準所規定的性能和尺寸設計的，主要有泵體、泵蓋、葉輪、軸、密封環、填料環及懸架軸承部件等組成。IS、ISR型泵的泵體和泵蓋部分，是從葉輪背面處剖分的，即通常所說的后開門結構形式。其優點是檢修方便、檢修時不動泵體、吸入管路、排出管路，即可退出轉子部件進行檢修。IS、ISR型單級單吸離心泵泵的殼體（即泵體和泵蓋）構成泵的工作室。葉輪、軸和滾動軸承等為泵的轉子。懸架軸承部件支承泵的轉子部件，滾動軸承承受泵的徑向力和殘余軸向力。為了平衡泵的軸向力，大多數泵的葉輪前、后蓋板處均設有密封環，并在葉輪后蓋板上設有平衡孔。
IS、ISR型單級單吸離心泵的結構特征：
由于有些泵的軸向力不大，葉輪后蓋板上未設密封環和平衡孔。泵的密封由填料壓蓋、軸套和填料等組成，或采用機械密封形式，以預防進氣或大量漏水。為避免軸磨損，在軸通過填料腔的部位裝有軸套保護。軸套與軸之間裝有O型密封圈，以防沿著配合表面進氣或漏水。泵的傳動方式是通過聯軸器與電動機聯結的。泵的旋轉方向，從驅動端看，為順時針方向旋轉。ISR型熱水泵是在IS型泵的基礎上改進而成，其泵蓋內有一冷卻腔，以常壓冷水來冷卻填料部位，使之輸送介質溫度高可達120℃。另外，此泵也可以用來輸送常溫清水，此時不須向冷卻腔供水，實現一機多能。
